Segells de pistó d'acció doble
Material estàndard
Anell de foca: PTFE ple Anell O: Cautxú nitril NBR Fluoro cautxú FKM Còpia de seguretat de l'anell: PolyamidePA * Altres combinacions de materials es poden personalitzar d'acord amb les condicions de treball.. |  |
Introducció al producte
El segell JPGW és un segell compacte de doble acció, que consisteix en un segell PTFE per al moviment de recíproc dinàmic, un elastòmer o anell i dos anells de còpia de seguretat utilitzats per compensar grans llacunes d'extrusió i deformació estructural no comprimida.
Característiques
Excel·lent rendiment de segellat dinàmic i estàtic Baixa fricció Gran bretxa d'extrusió permesa Maneig de manera segura fins i tot en els mitjans bruts No hi ha rastreig en iniciar, funciona sense problemes Llarga vida útil Disseny de solcs simples |  |
Suggeriment de l'aplicació
El segell JPGW s'aplica en sistemes de recíproca hidràulica, especialment bo en traços llargs i una àmplia gamma de fluids i condicions de treball d'alta temperatura. S'utilitza principalment en foques de pistó de cilindres per a maquinària pesada o de construcció, com ara excavadores, cilindres hidràulics pesats, etc. Per evitar danys al llavi de foca durant la instal·lació, els xamfràs de l'habitatge han de ser suaus. S'han de treure les vores afilades i les ràfegues de l'àrea de muntatge del segell.
Estat de funcionament
Velocitat | Pressió | Temperatura | Mitjans | Diàmetre subministrat |
1.5m/s | 0-50Mpa (0-50Mpa) | -30 ° C ~ 100 ° C | En el cas d'una correcta selecció de material d'anell O, gairebé tots els fluids són compatibles. Per exemple, oli hidràulic base de petroli, oli hidràulic de glicol d'aigua, emulsió d'oli d'aigua... | 50mm-500mm (50mm-500mm) |
Bretxa de segellat de permisos
Pressió(Mpa) | Gmax(mm) |
08001 ≤50 | 1.0 |
50<> | 0.56 |
60<> | 0.3 |
08001 > 2008 | 0.18 |
Segells de pistó d'acció doble
Els segells de pistó d'acció doble contenen pressió a banda i banda d'un pistó, que s'aplica des de qualsevol direcció. Això condueix l'ariet que el pistó es fixa tant dins com fora o l'atura en una posició controlada. Tenen una secció transversal simètrica i funcions de segellat idèntiques en ambdós sentits. Els segells de pistó d'acció doble normalment consisteixen en un anell de diapositives i un energitzador. La deformació de l'energitzador elastòmer proporciona la força suficient per mantenir l'anell de diapositives en contacte de segellat dinàmic amb el cilindre avorrit, mentre que també segellatament statly contra el solc d'habitatge de foca.
En el cas d'un cilindre de doble actuació, es pot permetre una pel·lícula de lubricació relativament gruixuda entre el segell de pistó i el cilindre per minimitzar la fricció i el desgast.
Dibuix Tècnic

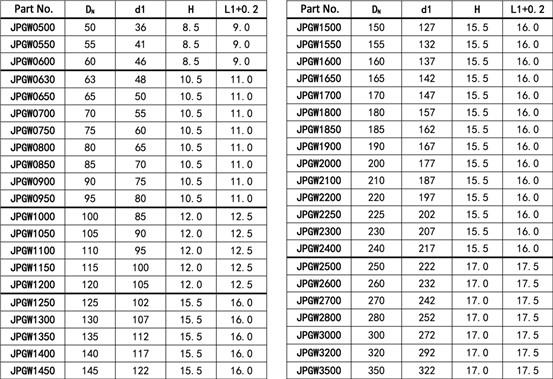

Llista d'especificacions
* Altres especificacions a petició, també subministrem productes de gir / materials semi-acabats.
Faq
1. On es troba la teva fàbrica?
Estem situats a Guangzhou, Xina.
2. Acceptes agents regionals i distribució?
Sí, els agents regionals i la distribució són molt ben rebuts, també citarem el preu del descompte per donar suport al seu negoci.
3. Es pot aportar l'informe material de les comandes?
Sí, podem proporcionar informe de material o informe de proves de producte acabat.
4. Què tan gran és el segell més gran que pot produir?
Diàmetre màxim de 2000mm.
